Kerusakan2 Tv. (Bag. 13)

1. BINTANG EMAS-CA14A62
Gambar halus, offset PIF tetap: lihat Z201 (CF5.5 MHz).
* Tes: Sentuh Basis Q202, gambar bagus.
2.SHARP-51R200
Hidupkan dan matikan, LED berwarna merah: periksa R502 untuk catu daya vertikal.
2.FUJI LISTRIK 29" (TA8659)
Tidak ada warna merah dari fuzzy matrix (IC, Vcc ok) - centang R729 (8k2) pada pin 2.
3.SUKIRA-CE1493
Siaga B + ok, awal musim gugur: periksa D606.
4.TOSHIBA-2545DE (TA8808)
Regulator dan relay (pompa) tidak stabil : cek Hor.Osc Out, ganti Crystal 503F30 dengan 500F2 normal.
5. GOLDSTAR-CF14D20 (SECAM tersedia)
Terkadang gambar berwarna, terkadang tidak - buka R73 berdasarkan V07.
6.DIGITEC-DT2082S
Regulator pemompaan dan tidak dapat disetel: pin kontrol 3-14 TDA8380 (-/+10k) ya
Penggantian terlalu rendah/pendek.
7.DIGITEC-DM143031
V. Tidak berfungsi (IC, Vcc ok): Cek C302,303 (47u25v NP) pada jalur CVBS/AV.
8.AKIRA-CT21PF9
AV mustahil, perintah logika dan 4053 OK: periksa pin 42 dari LA76810.
9.DIGITEC-DM143030
Clear: Centang T712 (BC547) pada jalur H.Sync.
10.DIGITECH-DM143031
B+ Hingga 250V: cek R510 (1k) di distributor.

Akira No OSD

I går reparerede jeg Akiras TV-skade på flyback (JY0301-0209), denne type er svær at finde i Malang, endelig modificerede/erstattede jeg den med BSC25-4813, efter et stykke tid tændte jeg straks for TV'et og billedet var normalt, men ... OSD vises ikke!
Så hvis du har et problem som dette, skal du bare smide træk på bunden af ​​TR H-Sync Base, som er en skade med AFC Flyback eller Heater...! Ok held og lykke!

Toshiba (Dramatic Vision) Rusak Vertical !

Kali ini pasien Toshiba Dramatic Vision 14" dengan TV rusak, hanya menunjukkan garis horizontal dari kiri ke kanan, menunjukkan kesalahan pada bagian vertikal.
Aku sudah memikirkan TV ini sepanjang hari...! Catu daya Vcc dan IC amplifier LA 7837 dan osilator M52707SP tidak masalah!!!
Jika Anda menemukan kasus serupa, coba metode saya di bawah ini:
Colokkan steker AVO hitam ke ground dengan skala volt DC, lalu sentuh warna merah pada kaki kedua IC penguat vertikal, jika gambar terbuka normal berarti hambatan ke ground pada kaki kedua adalah jalurnya. Nilainya 82k!!!

Tv DAZZ GT618...Mati !!!

Datang TV de marque DAZZ dgn type GT618 en très bon état !
Tél TR Hor. corsette, sortie B+ sortie normale (180 volts), lien direct ganti 2 elco 10uF et sac 47uF. Le régulateur est enfin revenu à la normale !
Écoute TR. dire ganti , Tv dire nuwelakan temanya tampi Garis Hor. (Rusak Vertical), pdhal Vcc Vertical 26v normal ... nah kalo en mngalami yg seperti ini coba cek dulu Dioda dari Vcc 26v yg mnuju kese Boost Up IC53DAB3B Vertical T!
Skarang gambar dah ok, mais saat dipindah channel tiba2 pelan2 tuningnya geser sentir... inilah yg mmbuat qu jadi upload case Tv yg satu ini !
Bien que kalo dituning canal bisa nyimpan, les fonctions à distance de l'opération ... karena Tv dans IC Chroma seperti miliknya Polytron yaitu TDA8361 fonctionne très bien!
Lama skali saya actuel akar masalamanya, à la fin trouvé juga... trnyata fournir 5v untuk MICOM tidak stabil, langsung saya ganti 7805... beres, gambar + canal anteng dan terus dapat payatan buat beli Kopi plus Rujak he he he !! ! !!!
Smoga bermanfakt bagi rekan2 yg sepofesi...

Semro PH-1487 Tr Hor Puanas !

TV inkluderer Chroma IC og V/H Oscillator LA7688, information anmodet.
Setalah saya bonggar, fr saya tanjepkan B+ og Vkts drop smua large, kelengi Hor. angive! Stella TR Garr. saya lepas B+ normal, saya ukur trnyata TSB-transistoren er utæt!
Lalu TR saa ganti, Tv saya nyalakan kembali dan.....ada suara seperti mercon kecil meletus berkali2, belum sempat mngukur smua tensan TR Hor. lige pause!!!
Det er derfor, det er så svært at løse problemet.
*** Fjern skifteåg, kontroller og udskift Hor.Collector og kondensator 7n5.
Gen-download X-tal Hor.Oscillator...!
Stelah langkah trsbut, smua saya pasang kmbali og TV saya nyalakan akliniya kembali normal!
Smoga cara ini mnjadi solution yg brguna bagi para pekama dan sepofesi...!!!!

Toshiba 14S3E-Standby !!!

TV on IC Tunggal 8801CPN...!
Datang dgn condisi Standby led nyala merah say coba tapan channel di panel atau pake remote reply!
Saya bongkar boxnya, dgn kondisi nancep semua, terukur B+ trnyata cuman 65volt...
Please activate the STR-W5753A 72V regulator when it is on (15 fish)!
Stelah saya pasang, steker saya colokkan... dan, lahdalah koq saya ukur tensangnya tetap aja kira2 70volt... Apanya nih ????
2 hari TV ini mmbikin keruch pikan sampek promises tidur component karena smua yg brhubungan telah saya ukur oke2 aja, apanya ya kira2 ???
Go to rekan2 mngalami Tv Toshiba (Type: 14S3E) dgn krusakan sperti ini jgn kutir ya!
See advice from Saya sbb;
Manuali Pake AVO dgn skala Ohm paling tinggi, lepas lalu ukur pin 3-4 Optocouple (Nomornya: 3171), kalo jarum AVO brgerak sdikit ke kanan (ada Hambatan) berarti ada kbocoran pada componen ini, tidak jarum AVO brgerak sdikit ke kanan (ada Khambatan) hambatan sbesar 370k ohm, sharunya tidak boloh!
Inilah yg mmbuat krjaan2ku yg laen jd trtunda, Nah stelah pnggantian component ini TV langsung Clingggg, B+ nya jadi 118volt alias normal!
Oke sobat nyampek blue dulu, smog hell gunanya........

TCL-2136S...Kacau !!!

Kasusnya begini, stelekh TV barusan nyala tiba2 munpul tulisan "Auto scan in 3 seconds..." 5 volt outages terukur dgn bike.
The cause of the problem damage is usually Karina Ebrom (24C08) kacau atauwa ada pada tombol2 panel yg berkarat shinga mnyebabkan lekkejak hambatan !!!
Tanpa pikir panjang langsung saya ganti 2 ingredients tsb, tv kuhidupkan .... dan gambar bagus, tapi lho ..... red pancet yah, pusing aku, wah apaan nih!!!
Ryokan-ryokan kira2 perah gak manandine kayak guinea??
No, Solusinya baka bike2;
We open and open the Enter key, Pin 3 (TV in the case Single Chip 8821...). Kalo hell tension dgn nilai trtentu in diam artinya IC ini tidakrussiak! Next ukur pada resistance voltage jalur ini, kalo tidak stable borrowed ber-ubah2 berarti ada sbagian ato salah satu resistance tsb ada yg moror ato balagi nilai, ganti aja dan ukur lagi teganya, pasti beres ......!
Good ryokan nyampek sini dulu yahhh.... lanjut kerjaanya!

Akari IC-14M78...Blanking dan Langsung Start !

Akari 14 Inc. Kata itu dipinjam dari teknisi servis tiga kali, tetapi tidak memperbaikinya! Gunakan sebagai chrominance polytron TDA8361, sangat buruk; Ketika TV terhubung ke jaringan, itu langsung menyala, tetapi ditutupi dengan rumput. Ini seharusnya tidak untuk tipe Akari yaitu. H. Tahan dalam mode standby sebelum menekan tombol power!!!
Solusi untuk masalah ini adalah sebagai berikut.
**Pertama periksa 5 volt lainnya dan B+ dan VCC normal, periksa output ON/OFF IC software menuju rangkaian transistor (lupa pin berapa?) TIDAK ADA PERUBAHAN OUTPUT INI SAAT POWER 2 DITEKAN ATAU TV OFF /STANDBY MODE... Ganti saja software IC CRYSTAL, harganya 4.0Mghz!!!!
Wah.....ttt!!!!

DVD Asatron 3820GA...Ganti Mesin !!!

Rekan2 yg sepofasi pasti pernah ato sering dbikin pusing oleh dvd sina dengan rupakan; nya tapi diam och panel tidak funsi sama sekali, Tulisan Open / Juga tidak tampi close!!!! Ciri DVD ini packe Eprom 25F80 .... Appun Mercknia, and curukanya kbanyakan pada Eprom itu send! Sat ini eprom tsb hampir belom ada atau imang sulit dkari!
Nah, kalo lamandin ig kayak gini mandeng nak usah diterusin aka DVD tersebut jangan riparat, langsung aja ganti mesin!
Yg bakhahas kali adalah masalaam sadasana mesin DVD dengan Mpeg Jing Cai (di Malang 100ribu). Kesulitanya adalah cara ajugga tombol2 fjärrkontrollpanel agar suasai dgn fungsi yg smestinya! Karina satt beli masin sudah ada buku panduanya, tapi full bahasa engris. Kalu Anda Fahm DGN Bahasa engelska Tantu Tidak Ada Masalam och Tapi KL Bahasa engelska och Waktu School Dulu Nilinia Nol Busar ... Gaman Hayu ...???
rot:
* Installera alla portar för att komma åt DVD och TV-video, installera en extra bildskärm, fjärrkontroll och alla paneler!
Pake Obeng sambung 2 pin di Mpeg yg telah sukukana För att göra kompositionen:
1. Kalo Tampi VFD Key: Föregående... Tekan Aja Föregående D Panel, Pasti Kelua Nästa... Tekan Nästa dst-dst. Kalo yg keluar tidak ada yg suasian dgn panel Tekan terus "Next" di remote sampai selesi. AVSLUTA AVSLUTNING D FJÄRR SAMPAI KELUAR TULISAN SPARA OK...
2. Kalo tampi VK-nyckel: föregående .... i untuk inställningar akusana fungsi remote! Tekan aja tombal ex dan ekuti terrass posaian easy ada di remote (svart gak ada tekan nästa) sampai kelua tulisan: VFD typ.
3. VFD TYPE för att låsa upp skärmen (öppna/stäng, start, ingen disk, dll-timer) du kan säga att det betyder DVD, DVD3820GA, DVD3820GA och LCD LED 7 (7 av 8 skärm, längsung tekan 10+ och angka 8) , trus tekan angka2 di fjärrkontroll och paytayat nakara LCD-panel, kalo munpul load berarti sudah pas benar ... tekan stop totuk finish tunggu sampai ada tulisan spara ok....!
Kalu Masih Ada Yeg Bilum Swasyan Olangi Langka 1 Sambai 3 Diatas!!!
ok rekan2 semua, moga2 ada gunanya!

Konka-K1418C...Regulator Ancur !

This Konka-K1418C TV comes with the condition that when you connect the power, it immediately turns off!
I checked and it turned out to be a lot of cracks, starting from the Rendering Diode switchgear, optocouplers 817, B904-B914 (A1015), VD915 (4148)
After replacing all the components of the cib sai plug, when you turn it on again, the regulator is silent and the B+ result does not come out! I checked again, Power FET (P7NB60) is not damaged.
I plunged my hooves again, and ... led by a red flame, the pasman. I measured all VCC knobs ok, Oscillator Hor. есть, а при первом отключении уже не подключается..... Бяааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааа их телевизор? In the afternoon I took the TV and got a message, now I'm going to look for coffee......... Pinpin, please come through!

Polytron Lawas...Gambar Garis2 Hitam !

Beberapa waktu yang lalu rekan saya menulis tentang masalah pada TV Polytron lama yang mengalami kerusakan sebagai berikut: TV menyala, gambar normal tetapi ada garis hitam, bilah tebal bergerak naik turun, baik di posisi AV maupun saluran . Setelah melakukan beberapa penelitian, tidak mungkin untuk menilai kerusakan yang terjadi pada model ini, bahkan bagi para profesional pun bisa sulit.
Saya akan menyelesaikannya kali ini
* Setelah sebelumnya mengukur semua VCC normal, saya mencoba menyesuaikan kecerahan dan kontras, tidak ada perubahan (fluktuasi tegangan normal dengan program IC, OSD adalah), penyesuaian VR untuk G2 (layar) saya mengubah kecerahan gambar. Selain itu, rantai ubek2 ABL I tetap tidak berubah. Saya baru saja mengganti IC alternator TDA4505E dan Chroma TDA3565!!!
Ah apa itu???
Nah untuk sobat semua yang mengalami kerusakan seperti ini dengan TV Polytron lama... segera ganti FBT (flyback transformer) dan jangan lupa reset white balance RGB dan gambar akan kembali normal. !!!
Terima kasih semua.

Cara Solder Ulang yg Benar...!!!

PENTING... BACA DENGAN TELITI SEBELUM BERKOMENTAR!!!

Kemarin saya menerima SMS: Selamat malam Merpati Elektron, nama saya ... mahasiswa teknik elektro, sedang memperbaiki TV Goldstar 14inc (katanya milik tetangga). Ditinggalkan; TV menyala, berbunyi, tetapi garis melintang dari kiri ke kanan muncul di layar, jadi ketika saya menekan kotak TV, gambar normal muncul dan garis muncul lagi ... Perbaiki. Saya akan menjawab Anda segera, oops ... itu adalah bagian dari solder yang rusak dan perlu diperbaiki, atau "dikerjakan ulang" !!!
Soalnya ada yang nanya di universitas saya, saya kira... Teori yang orang ini dapatkan dari didikan sendiri, kalau cukup untuk memperbaiki kerusakan yang rusak seperti TV, seharusnya cukup, jelas saya masih belum menjelaskan secara detail. dari mana sumbernya? !
Bagi mereka yang berpengalaman dan dewasa di bidangnya, kerugian seperti itu benar-benar dapat dianggap selembut pasta Godir... Jelas bahwa bagian vertikal dan berdekatan yang ditujukan untuk mengendalikan bayangan akan terbayar dengan cepat.
Seperti yang kita ketahui dalam masyarakat praktis kita, semua informasi yang diterima di masa sibuk ini ditelan mentah-mentah tanpa penyaringan, pemahaman, dan penerapan yang tepat. Bahkan sekarang demamnya naik... demam chat, demam facebook, demam blackberry dan banyak lagi!!!
Mungkin jika Anda pergi ke teknisi profesional tingkat tinggi, tidak pernah dijelaskan dengan jelas kepada Anda mengapa dianggap sepele dan tidak penting, atau Anda sudah lama mencari materi di Internet, tetapi tidak dapat menemukannya, dan akhirnya, untuk pertama kalinya, berhenti. . untuk blog saya, baca baik-baik sekarang...!!!
Untuk kasus TV dengan solusi "solder ulang" serupa dengan di atas, masih banyak rekan-rekan yang tidak mengerti praktiknya, hampir semuanya salah ketik atau sembrono, retak muncul di semua komponen; las merata dan hasilnya tidak fatal sama sekali, TV jadi serius dan mati total... pada akhirnya tidak berakhir dan pemilik TV menegurnya.

Karena elektronik identik dengan teori yang lebih praktis, disini saya akan menjelaskan apa dan bagaimana perbaikan penyolderan atau penyolderan ulang yang benar;
* Sekali lagi, jangan langsung disolder... Perlu Anda ketahui bahwa lapisan yang menempel pada PCB terbuat dari tembaga tipis yang mudah terkorosi atau teroksidasi karena penuaan dan keausan.
** Lepaskan/bersihkan bantalan solder yang menempel pada pin komponen yang diuji dan gunakan kaleng untuk mencari retakan pada PCB TV (terutama jika itu buatan pabrik, sebagian besar solder sangat tipis) dan mudah panas:!).
Khususnya pada IC osilator yang sangat kuat dan kokoh, serta bagian-bagian yang mudah panas dan kemudian disolder ulang dengan hati-hati, bersih, cerah dan hati-hati.
** Ingatlah bahwa Anda juga dapat menggunakan sikat gigi kering saat membersihkan dengan pengencer atau bensin...!
Saya jamin pekerjaan Anda akan selesai dengan cepat dan orang tidak akan memarahi Anda.
Sekian tips kali ini dan selamat mencoba semuanya......

Service Itu Harus Logiss !!!

Saya akan sangat terhormat jika Anda mendengarkan dengan seksama artikel ini!!!
Kalimat seperti itu mungkin sudah sering Anda dengar, bahkan hampir setiap hari.

Beli ini dan dapatkan... Banyak bonus SMS... Gratis menit bicara... dan banyak lagi.
Tetapi kebanyakan orang tidak pernah membaca semua syarat dan ketentuan yang berlaku sebelum menggunakan layanan iklan terbatas karena kecewa dan sangat tidak nyaman ketika pulsa habis!!!

Nah, kali ini saya akan membahas tentang General eServices, khususnya pada bagian Technical.
Saya spesial untuk semua rekan seprofesi dan menjual jasa anda dengan baik, maju, berkembang pesat, menjadi besar dan terkenal di sekitar anda tentunya.

Berikut adalah contoh logika...
Melakukan sesuatu yang positif tidak pernah dilakukan...!!!!!
Jika Anda berani menyebut diri Anda seorang teknisi servis elektronik, tidak peduli namanya bagus dan tulisannya besar, bergaya, berwarna-warni, usahakan untuk memiliki semua peralatan elektronik dasar, misalnya: TV gambar bagus, audio (Hall) . + stereo amplifier + equalizer), Vcd, DVD, receiver + piringan, dll... terima kasih telah memiliki komputer.
Tampilkan semua atau letakkan di area layanan (yaitu JANGAN TAMPILKAN) dan jangan sembunyikan.
Tujuan utamanya adalah agar orang-orang yang akan datang dan membutuhkan jasa Anda tidak tertunda.
Coba semua ini, jika kosong dan tidak di pusat layanan Anda, tidak mungkin layanan Anda hebat dan orang tidak akan mempercayai Anda bahkan jika Anda berpengetahuan luas dan ahli.
Selain itu, TV yang Anda lihat berwarna hitam putih dan gambarnya buram... setiap rencana untuk memperbaiki TV berwarna yang rusak akan dibatalkan dan Anda tidak akan mendapatkan pengembalian uang.
Dia juga harus tahu sedikit tentang psikologi sosial, yaitu dia harus fleksibel dan mudah bergaul dengan siapa pun dan terlepas dari kepribadian mereka.
Untuk saat ini, saya tidak punya apa-apa selain segalanya di titik layanan saya. Anda mungkin mengerti arti dari nama blog saya yang sedang Anda baca sekarang..."Prajurit PROPERTI SWASTA"..." Milik Pribadi Berjuang untuk Diri Sendiri "!
Alat untuk memperbaiki kerusakan juga tidak penting, Anda harus benar-benar memahami ini!!!

Di bawah ini adalah contoh dari beberapa pengalaman saya:
* Saat saya perbaiki TV, saya curiga kerusakannya ada di Flybacknya, tapi saya masih belum yakin, tidak bingung, karena saya punya tester FBT (saya pertama kali melakukannya sendiri pada tahun 1999).
* Meskipun saya tidak berlangganan telepon umum, saya mencoba menyiapkan Telpon Tester untuk memperbaiki telepon rumah yang rusak.
* Pernahkah Anda terganggu oleh sesuatu yang kecil seperti mengeluarkan mur Potentio dari kotak speaker aktif?
* Anda juga membutuhkan obeng dengan panjang minimal 25cm untuk melepas sekrup seperti pada Polytron Compo yang besar, khusus untuk Phillips Compo saya harus membeli obeng HP yang murah lalu menyoldernya. setang yang cukup panjang.
* Rekan-rekan saya sering dicuci otak oleh Elco TV kecil Rp 500 yang tidak mati berhari-hari karena kering atau arus berubah, beli meteran energi digital (gambar di sebelah kanan). berwarna putih) Elko, merek Cina untuk mengkonfirmasi kerusakan maksimal 150k!...Saya belum memiliki osiloskop!

Selain ketersediaan suku cadang, ada juga syarat dan ketentuan dasar yang harus Anda patuhi jika ingin dianggap sebagai teknisi servis profesional, yaitu diagram skematik dan manual baik untuk IC maupun transistor. , OpAmp, SCR, Fets, IC. Cimos, TTL...dst.
Selain itu, produk China sekarang memiliki beberapa suku cadang dan jenis pengganti yang aneh dan tidak biasa, misalnya, IC tipe TDA8361 diganti dengan label CD atau OM8361 , yang membingungkan dan membingungkan pemula bahkan jika Anda ingin tahu. itu juga ditemukan di pasar.

**Saat ini sumber informasi utama saya selain dari pencarian internet adalah ECG 96 by Phillips dan Modern IC (masing-masing 1000 halaman, lihat gambar di atas ), meskipun hanya salinan buku yang penting... Terima kasih Yanto Lonthong - i Jl . S. Parman Waru-Sidoarjo dan mantan bos saya P. Sujai !!!
Satu lagi, terakhir, yang sangat penting menurut ilmu sebab akibat:
… “Pembaca itu pintar” … tidak peduli apa pendidikan Anda.
Pelajari Teori Elektronik secara teratur dari dasar... Saya jamin Anda pasti akan memahami rangkaian elektronik apa pun tanpa kerusakan!!!
Itu yang saya sebut... "Layanan harus masuk akal"...
Good luck untuk mereka yang mengikuti saran saya...!!!!!!!!!!!

Intel IC-2059MRD...Gelap !!!

Saat datang Tv ini kondisinya gelap tapa OSD normal, semua Vcc saya oke2 aja!
This is an adjustable VR monitor G2, CRT Nyala Putih and Ngedap2.
Kecurigaan ada pada series video ... karena mesin Tv ini mirip dengan Goldstar Soundmax, yg jadi taraan pengecekan adalah bagian AV switch, saya lepas IC nya didekat tuner yaitu LA7222, eat jumper pin 5-8 (untuk video) and pin 11-12 ( remove sound) ...
Tv saya hidupkan lagi dan Snow (hujan rintik2) langsung oke, teppa keteleh say isi Channel ekaya gambarnya redup dan bengkok2 run wow angel tenana iki!!!

Kalo rekan2 nemuy yg sperti ini koba solucinya berekut.
Ganti dulu IC AV Switch LA7222, Cari C204 (47uF), Relacionadas dgn rangk ini!
Lalu ganti dengan yg baru tapi nilai dibawahnya ... saya pakek 10uF 50v !!!
Finally, everyone remains loyal to gambar langsung mak....

Goldstar 16D...Posisi Channel Gak Ada Suara !!!

TV Goldstar 16-inci ini mencapai puncaknya dalam 2,5 jam! Setibanya pemilik mengatakan gambar di TV bagus, tapi tidak ada atau minim suara!
Saya langsung mencoba untuk mengontrol menggunakan input output AV dari receiver Humax saya ....
Dan mtv filipina menunjukkan bahwa ada transmisi audio dari satelit agila dan itu normal !!!
Bisa dikatakan kerusakan jenis ini sangat sulit bagi pemula, karena saya sudah mengecek komponen rangkaian ini, Vcc, IC Amplifier, Speaker, Chroma TA8690... semua tanpa masalah!
Jangan lupa untuk membuka data dan skema, tetapi masih tidak ditemukan kerusakan ....
Halo guys, trafo SIF jenis ini tidak menggunakan tone trap 5.5MHz, hanya kombinasi L dan C….

Buat kamu yang sudah dicuci otak oleh Goldstar TV Box, jangan khawatir, baca trik saya di bawah ini:
* Nyalakan TV (tidak dalam posisi AV), pilih saluran dengan gambar yang bagus dan suara yang cukup, sentuh IC TA8690 dengan jari Anda secara bersamaan, seperti pin 4 (detektor SIF) dan pin 5 (pembatas SIF). jika sound channel keluar normal, ganti ceramic C615 (7pF) pada pin dengan nilai yang lebih tinggi... untungnya saya coba seminggu dengan 22pF dan no noise jadi no problem!!!
Nah sobat, trik ini pasti berhasil....!

Headphone/Headset 30 Ribuan...Bass Menggelegar !!!

Is your cell phone good and expensive but its function is not the best???
For those of you who like to listen to music with HP devices, PDAs, smartphones etc., whatever the brand... read my story below carefully!
Everyone should know that the best mobile device ever for direct ear music listening is SE(Sony Ericsson) with its flagship product label " W " and original walkman and earphones/headphones developed by SE itself!
I don't mean bad for another brand…
But if you also want to know, what is the market price of the original helmet?
For SE it is expensive, it can be 200 thousand or more!
No, back to my job title this time... 30 thousand helmets... Thundering Bus...!
You think it must and should be impossible...but not for me!
For those of you who like tinkering or tweaking electronic devices if you want your ears to sound like the Power Sound Watt with 15 inch speakers at home….

Here's how:
* Buy a fake market HP stereo headset/shot that won't break your wallet (usually around 30--40 thousand), but you should choose a small one that can fit in the ear hole, model like Sony. Erickson Type `W'.
* By the way the smartphone is Motorola Q ( Moto Q ) with standard OS (operating system) Windows Mobile 6 and all kinds of software/applications.
And it already has Windows Media 10 as a music and video player…
But the sound produced by the original default headphone is average, the bass boom is also small and not better than Nokia Express Music Hp!!!
I also used " Kinoma " and " Pocket Core " programs, but they weren't the best because I had to buy the whole thing with dollars!
* First download " TCMP " (The Core Pocket Media Player) software... here ... it's free, also known as freeware!
Actually, this software already has a bonus CD Magazine Mobile Guide Version 7, but it is not necessarily compatible with HP
And it seems that this software is rarely used in Indonesia, except for those who like to travel through the virtual world!
Choose the one suitable for your mobile, install and run.
This is another setting that contains all settings except audio and includes equalizer graphic 10 channels and gain input preamplifier like sound loss etc... and don't worry if your mobile has a wide screen but can't display 3gp video. full screen, use the app it's definitely ok!
** Note: There is a noticeable bug, this software does not have the "minimize" function, so you cannot run other programs (multitasking) while this software is active or running!

Many thanks to the above Eli Hamzah ( Patriot Pancasila Journalist Malang ) number for the information!!!
I hope my story this time will be helpful for you all….

Tv Vitron 21"...Mati, Led Berkedip !!!

This Chinese TV comes with the wrong display, the LED doesn't blink!
Then I load and measure the voltage of B + Pump Up (pulsing up and down)
About 40 to 70 volts!
After half an hour I searched for the cause and I finally found it, the V553 plug (C1815)
The collector and emitter are shortened, it is on the contact line of 2 optocouplers!
I immediately replaced my Tr, finally the B+ was normal and the TV could turn on!
After completing the normal image output channel, there was still a small defect in the vertical position, that is, there were 8 white lines on the top, and I immediately changed the elco.
The 100uF 35V on the vertical pump amplifier is pin 3 of the LA7841….
Because comrades graze in boats, you know... graze in this birch TV.

Tv Audio Tone Flat 21"...Angel Tenan !!!

Buat rekan2 yg sepofesi, case tv yg satu ini mohon dibaca sampai habis ya !!!
Flat TV China 21"ini kalo dilihan dari luar sikmana rupakanya seperti biasa aja yaitu,
Gambar kepotong lurus kanan-kiri warna hittem selebar 8cm en kadang nganda letupan kecil dari dalam!
Its Selefah Lepas Tutup Box, Jalur Oscillator Hor., say open and say ukur B + 130v regular!
More Hor oscillator. his attic lagi, tv he hidupkan .... belum sempat saya mengecek yg lain2 letupan sperti mercon kecil bunyi 2 kali dan meteran listrik langsung njeplak!
Wow, TR Power Meals are not…let me tell you!!!
Oiya rekan, Sebelum TR ini saya lepas siyaya saya lihat sudah gak asli lagi, seperti
baru matalab, dan langsung saya tanyakan pada yg punya tv trnyata sudah matalab 2 kali
oleh tukang service lain ... akinihi dipindah ke tempat service saya!
No, yg membuat saya carica case tv ini, seperti judulnya saya tambi kata
"Angela Tenon" ....! Adalah:
It turned out that the AC switch AC switch in the menu 4 diode voltage 300 V and diameter 5 mm!
Make sure you can start eating!

solution:

Mungkyung bisa dibilang gak masuk akal dan gak ada pulasanya dgn jebolnya TR Regulator tadi, FBT saya curigai meski TR Hor utuh, saya lepas dan ditest dgn Tester yg saya buat th 1999 dulu, sepuraan ocorigai of body tersebut, dan akunilyi saya pake kaca pembejar baru jelar bahwa FBT itu bocor dan retak2 halus .... ato bisa mebutan domanitam ato kata ”!!!
Enter FBT in BSC25-N0449 !!!
** Besoknya saya mubeng2 seharian besahaan nyari2 FBT tip ini, tapi `yo ndilalah`
"Angel Tenon" aka gak nemu gitu lho!
It is very important to say that it can be changed or you should choose BSC25-T1010 (it is what you want)!

1 Modification of the brewing process of FBT beres, new screen menu for TV and normal snow / rintik hujan!
বাল কুত্তু কুত্ষ saya (auto search) gak ada channel sama sekali ... akukku nih ???
Utekqu cube umep ... says it's a regular AV input, 33V and another component
VT when the voltage varies from 0 volts the VT tuner ... right?
Lalu saya urut sampai pin IC utama (China flat 21" ini pake single chip 8893),
it turned out that 0 volts is playing ... wow the new IC Russian Recon !!!
Ahinya says it's good for TV, but it's a regular rental SP.
Eiit .. tunggu dulu, apakah mnurut rekan2 tv ini sudah benar2 beres? buckwheat,
karena masih ada szwegmana malakan lain yg lebih ruwet, apa`an tuh ???
Seletah TV says tutup and says coba lagi pake input AV lakoq bisu ... suara gak ada !!!
Utekqu saiki tani umep maneh tapi kobong... tolong rekan2 pangilkan PMK!
The TV is good, IC Penguat Audio Stereo TDA7263 mati, IC is equipped with equipment and version Vcc 30 volt ...
Pa Kesekian Kali she Harus modif lagi, it uses TDA2003 power supply and Vcc dr.
sie rubah jadi 12 volt ... akhilini tv bisa svetura normal meski hanya fungsi AV saja tanpa channel !!!
Kemarin siang tv tersebut sudah dimbildi sama yg punya,
his mintai total biaya sudaman 160 ribu, murah kan !!
Kira2 menuru rekan2 cukup gak ya buat beli alat Pendingin Otak? heh heh....
Sekian dulu cerita saya kali ini, smoga ada manfaatnya !!!

FBT Tester (Tester Flyback)...Manual !

To fellow readers of this blog post, kumar
" Service that should be logical ", " Flyback Tester " (made by me in th`99), so members / brokers have it, please read and click here!
Perhaps there are still many colleagues who doubt or even do not believe!
It is also possible that those of you reading sai this time have the same greeting!
Until now, for Kusani TV electronics repairers, there are still many people who do this often
In FBT (Flyback) it means: The suspected FBT is really damaged or not??? Physically, the FBT is already blown, unless it's broken/cracked, leaking, or if you're using an AVO meter, the winding is already shorted to ground or something!
If a colleague asks about this, he will definitely ask here and there to get a clear answer!
Even day and night, until the rooster calls the most powerful shaman, I keep Google!
Then, if this move doesn't give the final result, he will definitely turn to pican and guard, that is, inner senses, also known as kato science... usually " Kira2 and Coba2 "!
Furthermore, FBT decided to get a new one and stopped immediately!
If what you were doing was correct when you were pregnant, of course the TV could turn on normally and your mind would be at ease! Try it if you don't have height... It's a headache Hee Hee Hee !!!
Come on, it's TV support, but the FBT tester has the latest family-killing conditions, and the FBT tester has all the money for the test back.
This is a few articles on the internet, but this one is from http://www.jestineyong.com, a site for doctors in Australia from the Philippines.
But the flip mokari I use is simpler, manual, easy to assemble and install than the one on the page, because it has no IC and only uses 3 common market transistors D, R, C and 1 Tv Hit stuff save 1 time About the Garden Ex Radio Lavy!
First of all I am very sorry and unfortunately I am only giving suggestions to you all, I can only show unclear photos as evidence and a PCB layout as above without clear schematics!!!
Then it may be the time of service and it was full and service!
NB: For those who need it, they can contact me or come directly!!!
Big thanks again to my first boss (P. Sujari) at Huda Electronic who worked hard to outline this manual feedback test circuit...!!!
And...hopefully this story is a bit for TV techies!

Panasonic TC 2013S...Protect !

90's black box TV with full stereo and fuse. Maybe waktu dulu harganya yug tokai mahal, ig punya p.haji hismanya tinga!!!
Requirements : TV Standby, LED Nyala Merah!
Remove the TV, insert the AVO plug into point B +, connect the cable to the AC socket, the voltage at B + is 115V, which is normal, but it turns off for only 1 second! Inlah rupkon ig nampa raksha, 2 jam kepal saya panas gara2 mencheri jalur protection TV ini, karena untuk Panasonic kecil2 Understand and stop the cat!
Can be equipped with Q841 (Tr NPN) Module Regulator,
Call it the typical Bass Tr "Zero Volt"!
Akfinki base sya open, TV sya nalkan lagi .... baror, tv headup tapi kuma garris horizontal (vertical rusak), r ontuk width Vcc vertical langsung penganan mode!
Then replace R with 1 ohm and 1 watt!
IC Penguat Verticalnya yaitu LA7838 saa lepas ēns, by sulit minta ampun karen posizi baut terhalang Kanan Kiri oleh FBT and AV module, Sya cek velayat pin 12 (output) Konslet dgn body IC or earth!
ic saya kenga baru ... tv langsung nyala dgn gambar ok!
Berukutnya .... melanjutkan flyback bikini tester buat rekan2 yg Membeku !!!

Panasonic TC 14S33..Protect, Mati !

Panasonic TC 14S33 ( Hyper Band ) can guarantee that it is special protection!!!
Setela: se bonkar, katakan banyak loftran baru, kata ig punya suda: disserviskan 2 kali gak pertala!
tr horizontal say a lepas dulu en coba his colokkan, smua vcc keluar normale tapi cuma 1 detik saja sesamut lampu lednya! So if you know more about it, I don't think it includes damage protection because the whole circuit doesn't work until the TV stops working, even if it only takes 1-2 seconds!
Vedakan Antara Kerusakan Save Dan Bukan!!!
Please do the following: D859 (20V zener diode) with series optocoupler (TLP 621)!
Diode Zener diode 20v for zener diode 20v and 5v1 series modification. Optocoupler-nya sy cari di mesin bekas, dapat no berda yaitu TLP 521!
Fixed Langsung C Pasong, Terrace C Kolokkan Lagi K Electric, Normal Langsung Nyala and Semua VCC Output Regulator.....
Next B + his ukur kuma 89v ... it's ok, karena utk Panasonic 14 "rata2 90-92v! Maying para pemula kadang masih banyak yg langung dgn besarnya nilai B + tiap Tv!
Then Tr Gor. Se pasong lagi, tv se nalkan, se ec than gambar langsung ok channel............ pai dish!

Panasonic TC-5199QFX...AV Rusak V-Hold !

TV Panasonic 21 inch dengan tipe Nicam Stereo TC-5199QFX ini kerusakannya sbb :
Posisi saluran gambar dan suara normal, tetapi dalam mode AV gambar agak gelap dan terus bergerak seperti V-Hold gagal, terkadang berhenti selama 3 detik dan terus bekerja lagi!!!

Larutan:
Periksa IC sakelar video eksternal (IC6021) yang terletak di dekat konektor AV di panel depan.
Ketika AV mengukur Video In Line, yaitu pin 4, jika outputnya 5v, itu berarti rusak!
Saya melihat IC ini dengan kaca pembesar, sepertinya 8215, lalu saya membuka semua buku data, tetapi tidak ada data sama sekali! Jika Anda mencarinya di pasar, Anda tidak akan menemukannya!!!
Jadi, jika Anda menemukan sesuatu yang serupa, coba yang berikut ini:
Saya hanya menggunakan IC dengan tombol volume di sebelahnya karena jenisnya sama!
Lalu saya ukur lagi di pin 4, ternyata cuma sekitar 1 volt!
Langsung saya sambungkan konektor AV dari receiver, gambar normal dan tidak segelap sebelumnya, suara normal, tidak ada masalah...
Saya akhirnya bisa menggunakan TV saya lagi untuk menonton BBTV7 Thailand babak kedua karena masih jam 10.35 malam!!!
Temanku Langot!

LG Super Slim 29"...Gelap, G2 Short G1 !!!

LG Super Slim 29 "Nothing normal to do except AV input with channels!
box c bong, tv c hidupkan lagi .... terniata hiter naila and viccinia teruku normal!
Ma G2 / Screen Nol volt , VRnya saya putar juga tidak ada perrubahan!
You can select " G2 short G1 " using RGB!
Ontuk kelanasi roopkankan seperti ini mike rekan2 seperti sudah banyak Yg tahu dan perah membaka articlenya dr blog2 lain of the Internet!

salah satu kara easy pake yaitu merbi lonkatan tensang tinggi (hv) sesat do cop fbt!
But Sri Lanka: it's Risukanya sangat tinggi dan parlu Extra Elena 2!
Why :
1. Ambil kabel kabel asan samkan lalu ikat by uzung obeng, k kabel obeng adi ke caret ks easy nenspe de crt, dan uzung ig atunya berries pengepit bua!
Cangan Lupa Batang Obeng By Isolation Ya !!!
2. Lepass CRT socket, Jpitkan Uzung Kabel Tadi K Pin G2!
3. Lalu hidupkan tv sampai kop fbt dandus sipurgan tenang tinggi, ingat .... jangan terangu lama, kira2 1-3 baby offer !!!!!
4. Matikan Lalu Ukur Lagi Khambatan Dee G2-G1.
5. Ulangi Langka: Diatus Sampai Pin G2-G1 Tidak Short Sam Sekali!

Tips :
Hati2 dengan loncat tensang tinggi saat prakten dear ini, jauhkan kabel FBT dari spul yoke deviation untuk megudari kurakaman TR Horizontal !!!
Semoga bermanfaat bagi rekan2 yg semang membaka blog tells ini ........!

Macam2 Goldstar Tidak Ada Suara !!!

Di bawah ini adalah beberapa masalah yang saya temui dengan bagian audio yang rusak pada TV Goldstar menggunakan TA8690 yaitu tidak ada suara!
Beberapa bahkan telah ditampilkan di artikel sebelumnya!
Asumsikan speaker, IC audio masih normal atau diganti dan audio Vcc normal pada 14v atau 24v!

Solusi dan solusi mereka adalah sebagai berikut:

1. Nyalakan TV dengan gambar dan volume yang cukup, sentuh IC input daya (misalnya: TDA2006, pin 1), jika Anda mendengar suara berderak dari speaker, itu berarti IC berfungsi normal, coba lepaskan LA7222 (saklar AV) . ) lalu lompat ke pin 11 dan 12, jika suaranya normal, segera ganti IC LAxxxx.

2. Patut diperhatikan Catatan: Tidak semua CT daya audio yang menggunakan catu daya tunggal atau IC dengan Vcc (misalnya Gnd dan 24v saja) akan menghasilkan sekitar setengah Vcc saat beroperasi secara normal.
contoh : TDA2006...pin 5 = Vcc 24v...pin 4 = Output 12v.
Sekarang pikirkan hal yang berbeda sebelum Anda menjadi gila, jika Anda menyentuh input tidak ada suara dan IC dingin seperti tidak berfungsi, ukur tegangan output, periksa apakah nol volt, periksa R. Umpan balik R dari output arahkan ke jalur input tidak berfungsi untuk menginterupsi IC, nilainya biasanya 100k.

3. Untuk trafo Goldstar tanpa SIF seperti Sound Trape, silahkan coba sentuh IC TA8690 yaitu pin 4 (Detector SIF) dan pin 5 (Limiter SIF), jika suaranya normal, coba ganti dengan Ceramic pada pin ( C615 = 7pF original ) dengan nilai yang lebih besar, misalnya = 22pF .

4. CRT Goldstar ini memiliki rangkaian Power Audio terpisah yang terletak di dekat speaker di sisi kiri, dan menu memiliki pengaturan Bass/Treble, jika tidak ada suara, tetapi speaker berbunyi ketika Anda menyentuh input, coba tangkap IC 4558 , kalau kepanasan, kalau umumnya jelek, kalau ukur pin 1 , 2, 3 korslet ke 4 (ground)... ganti saja pasti ok!

Ini hanya bekerja untuk semuanya......!

Tv Saijo(Cina), Posisi Channel Blooming !

sina tv yg satu ini bikini panas otak sy 1 jam lebih.....
Kerusakannya sbb. AV input status, picture and sound multimedia function,
But in the bloom of the picture, mlobor jembret2 putih arah kanan, bespai bengkok2 dan runcing2 di semua segutar gambar seperti rusak tidak Syncron!!!
Kalo rekan2 paham cara kerja Tv, ini adalah rupakan pada bagian Video.
Kerusakan seperti ini usually siring da poktu pada mesin Cina yg ada AV Out-nya!

Justice is the solution
Sec Dulu Jalur Pin 44 (Video In) Dan Pin 46 (Video Out) Pada IC LA76810,
disitu ada ceramic series R yg Menuju Collector Tr NPN, coba dilepas, kalau gambar jadi bagus langsung ganti aja Tr tadi !!!
Kebetulan yg sy perbaiki merck SAIJO AV Stereo tanpa tip, Tr NPN, Q830 = C1815 kalau kalau meduri bocor antara collector and emitter, jarum AVO munengab2 tidak bisa Diam.......
moga2 bernfam!!!!!

Sony KV-G21P2S Regulator Hancur !

The Sony KV-G21P2S TV has the following features:
STR6707 short pin 1 and 3. Can be equipped with R dari Kuprox (10 Watt 1.6 Ohm). horizontal holes!!!
Yang membuat tv ini suit adalah, semua components yg fraser adi niailinya tidak bisa terbaca lagi melaz STR, R 10watt, Fuse/Sekring dan elco! Besides, the tv ini notification Sony, tentu sangat kritis dalam sadasinan nilai2 componanya !!!!
Karena yg type ini sy nggak punya skemanya, finally saya memakai skema Goldstar Soundmax sbagai referensi untuk me-ngira2 nilai component ygrussiak disekitar concise STR....
Untuk R 10 watt sy ganti r-nya power amplifier 5 watt 0.22 ohm,
R and D di Pin 4 and 1k and Diode Speed​​ punyae tv located.
Capacitor for Kecil di Collector Hor capacitor and 680pF 2kv type 680pF 2kv!
Setelah semua sy pasang, selekanta beban B+ ke sirkanta Hor sy lepas dulu, kabel AC sy colokkan ke stop contak Finiki B+ keluar normal 115v and Oscillator Hor juga ada! Berikutnya edan Hor sy sambung lagi dan tv langsung nyala, say isi chanel juga ok...... Gambarnya bagus !!!

Akari IC-14M78 Di Start Gak Nyala !

This Akari IC-14M78 TV comes with a red standby state. The owner says that if the power button on the TV does not turn on, the LED can turn off, ie: TV Suridu can light up!
Box C discharge, TV cable C plugged in, Micom standby 5V normal, let me try to boot, then I measured on pin 4 of the Micom, that is the on/off function line, and I hit the switch TR Vcc IC Chroma / Horizontal To power the oscillator. 8v also forgot to check Vcc Audio, B+, 180v etc. there is everything...!
Why won't this TV turn on? oscillator there. 37 on pin TDA8361 is ok!
When colleagues experience this Koba Dutch Yig:
Check the voltage at the collector point of the TR driver, if the Bestmanty coil is not there, the driver transformer is defective, do not try all the time, it is the same type of head on a used motor!
Before removing the transformer I checked the R-limiter on B+ as the power supply! Because the value of Ra is often delayed in this section!
I then removed the driver transformer from the PCB machine, I measured it was defective on the primary side!
After plugging it in and plugging it back in, my TV came on, I offered flyback there until it worked and the picture was normal.....!!!

Sony KV-SW21M50 (WEGA) Protect !

Sony KV-SW21M50 device ( WEGA To protect it , yaitu saat of start TV bisa nyala normal ekidit lalu mati, gambar maskup pelan arah vertical menjadi standby!
After Ubek 2 half Jam Akshirnya met Jug!
It appears that the clock is flashing, the RGB amplifier circuit is not working, the 200V is not working!
Berikutnya sy mengut elco filter 200v Decat flyback ( 8-598-858-00 ), it turned out to be normal.

No ... if you meet him again, the solution is:
Going to Sony type INI, 200V RGB amplifier circuit is not directly connected but still passes 2 combinations of NPN and PNP transistors controlled by main IC, like T7DAH/ !
Short base manifold can be used with Q8010 (NPN) and Q8009 (PNP) bases.
With Q8009 and Q8009, along with TR's A1013, you can use normal RGB... well!

Attention ...
Protect your Sony TV, use RGB with CRT/Tabung! Karen Kalau Dileps Kerja Messin Masih Separti Defense Court is normal....!!!!

Tv Cina. Vertical-Tidak Sinkron-Tidak Ada Suara !

Mesin Cina ini agak stabil dan beroperasi dari jam 23:00 hingga 01:35.
kerosakan . Sejurus selepas itu saya melihat pada pateri yang agak retak. Selepas menyambung semula, ia mungkin menyala, tetapi yang anda lihat hanyalah garis mendatar atau menegak yang putus .
Jadi saya mengukur pada pin 2 LA7840 yang merupakan output, voltan keluaran adalah sama dengan 25V Vcc. Gejala sebegini biasanya ok jika IC menegak diganti dengan segera, tetapi ia masih sama.
EPROM yang saya ganti juga sama.
Apabila saya akhirnya membuka skema, cuba memutuskan sambungan talian input dari pin 23 LA76810 (pengayun menegak) dan mengukur output menegak sekali lagi, ternyata IC berfungsi dengan normal, iaitu voltan keluaran adalah separuh daripada Vcc (12 .65V). ), walaupun baris masih dipaparkan.
Oleh kerana pengayun menegak tidak keluar, saya perhatikan bahawa LA76810 rosak dan segera menggantikannya dengan yang baru. Semuanya baik-baik saja selepas meletakkan grid, tetapi selepas mengisi saluran, imej tidak segerak .
Selepas itu saya menyemak semula dan mendapati Millar 33n terpendek ke pin 26 (Hor. AFC). Millar kemudian berkata dia menukar gambar dengan segera, ok!!!
Satu lagi masalah dengan peranti Cina ini ialah tiada bunyi apabila pembesar suara dihidupkan , tetapi saya cuba menggunakan AV biasa.
Saya juga mendapati bahawa Millar 10n bocor pada pin 2 (FM Out).
Dengan penggantian komponen terakhir ini, TV kembali normal dan ..... Selesai !!!

Tape Mobil KIA-Timor...Tampil CODE dan HOLD !

Hampir semua pita mobil KIA dibuat untuk mobil Timor , Anda perlu menggunakan KODE untuk mengaktifkannya.
Kode yang sama tidak akan sama untuk semua tipe, kode yang sama sudah ada pada stiker yang menempel pada pita penutup mobil.
Lihatlah beberapa angka pada tag, biasanya lebih dari 10 dan 4 digit terakhir adalah kodenya.
Beberapa waktu lalu saya menerima pasien secara tidak sengaja.
sy muncul saat menekan tombol power, itu berarti dinonaktifkan karena saya salah memasukkan kode berkali-kali !!!

Larutan:
Sebelum kita masuk ke masalah menafsirkan, berikut adalah beberapa cara untuk membuat kode berfungsi:
1. Tekan Mainkan dan akan muncul kode, lalu lihat 4 angka terakhir dari rangkaian angka pada sampul label.
2. Ingat bahwa 4 angka harus dibalik.
Misalnya, 4 digit terakhir dari tipe yang saya buat adalah 2116, jadi seharusnya 6112.
3. Tekan angka 1 berulang kali hingga muncul angka 6 di papan, tekan angka 2 berulang kali hingga muncul angka 1 di papan… dan seterusnya.
4. Setelah selesai 6112, coba tekan tuner dan akan muncul frekuensi radio FM, berfungsi normal.

Berikut adalah cara untuk mengatasi masalah layar karena beberapa kode 4 digit yang salah:
Pertama, nyalakan tongkat mobil dan biarkan di tempat di mana kata TAHAN muncul selama sekitar 1 atau 2 jam. Akan muncul frekuensi FM, lalu tekan tombol Power dan masukkan kodenya.
Catatan: Untuk beberapa jenis, kode dasarnya biasanya 1111 atau 1234.
Selamat bekerja dan semoga bermanfaat…

Sharp Picolo Flat 21", AV Tidak Keluar Gambar !

TV Sharp Picolo 21" gagal seperti berikut: Kedudukan saluran adalah normal, tetapi input AV dipalamkan. Tiada output video! Dikerjakan pada TV ini pada malam sebelum 17 Ogos 2010.
IC imej menggunakan cip IXC 927 WJ .
Seperti yang anda lihat, TV Panasonic hampir sama, tetapi dalam arah yang bertentangan!
Hanya mainkan video dalam baris selepas menyambungkan kapasitor (1uF) ke # 33.
Pada ketika ini saya mengukur 4.2V... itu tidak benar kawan! Kerana dalam kedudukan biasa saluran, terdapat hanya 2 volt pada titik input video dalaman!
Saya cuba menggunakan ABO manual dengan meter DC 10v, mengukur nombor 33 dan ternyata kadang-kadang AB boleh terkeluar, tetapi ia bengkok dan berfungsi seperti V-Hold!

Nah, jika anda mempunyai kabinet TV Sharp Picolo dengan jenis 21EHF253E3 ini, maka ikuti penyelesaiannya seperti berikut:
Cari R 4k7, lekatkan 2 keping pada bekas VCD, sambungkannya secara bersiri dan pin pateri 33 ke tanah dengan pita elektrik, kemudian ukur voltan, jika kira-kira 2 volt, maka semuanya baik-baik saja! Mungkin R juga mencuba dengan nilai lain sehingga 10k!!!
Untuk lebih detail, klik dan lihat gambar di atas ada bulatan merah!
Dalam amalan, saya mengukur sehingga 2.1 volt pada sistem AVO digital .....
Anda akhirnya membuat video langsung yang cantik dan tenang!
Mungkin boleh membantu!

PS 2-Sony, Optic Nyala, Disc Diam !

After working with 2 TV brands, LG Slim 21 and 29 inches, I bought a Sony PS-2 almost every day at 9 pm ... see photos!
Motor : Use the disc, motor shaft!
Erase it immediately, check all normal VCCs, then swap the drive into the drive and press the reset button.
When the optics is on, I'll try to help massage the disc with my hands, PS can be normal until the game loads!
Rebuild the car and restore the crankshaft!

No, download Sony PS 2 product, see:
** In this case I am Pakistani that the optics are not damaged!
Download DVD or Vcd Download 2 Finger Motors! The power system, the THS motor system goes through the circuit like a transistor that is really fast with the motor coil so that the shaft spins!!!!
What I noticed is, there is a cross/break line on the Flexible cable that suggests the THS is great!
Finally after connecting the cable, the PS 2 hard drive can instantly change from spinning to normal.

Goldstar CA-20A92, Standby Dan Tuning !

TV Goldstar typ CA-20A92 i inne problemy z SBB:
1. Zacznij od Kanal Bisa Standby Tapi Saat da Tombol Diam Tidak Funjaksi.
2. Łańcuchy wokalne Di ada teppa tidak bisa stopat
Problem z telewizorem jest całkiem niezły, chociaż był w 1997 roku i został naprawiony!
Setelah tv sy bonggar semua Vcc terukur normalne, tut / tombol semuda juga bagus!
Sambil powiedz ukur di salah satu kanał tombol dengan skala 10v DC, pada eve możliwe powiedzieć coba tekan kanał tombol etayat tv bisa start normalny dengan!!!

Untuk konvalesi hal ini rekan2 coba yg satu ini:
** Cek dulu tensang di pin Reset IC Program, kalau terukur kira2 cuma 3v saja cari R60 nilainya 1k , letaknya berjejer dengan IC Penstabil tensang Reset, lalu Ganti R tersebut dengan yg lebih rendah, lang boni gani in the 220 sy
Drugim problemem jest to, że masz kanał, ale w ogóle nie można go zatrzymać. Więc jeśli jest was dwoje, nie możecie oglądać wideo IF!
Coba cek dulu tensang AGC di tuner, kalau ada sekitar 4-7v i normalne. Dan gra AFT OUT , pada deszcz IC TA8690 , nie ma problemu z tuningiem i kanałami IF Serta wideo JEŚLI AFT działa! Następnie umieść Q06 (C3198) letaknya didekat Eprom 24C02, pasti Tr itu bocor, kalau gantinya nggak ada pakai aja C945 ... tak tak, jamin pasti beres masalah tuningnya!
Dowiedz się więcej o kerja buat semuda...

LG-21FU2RD Ultra Slim, Tr Hor. Putus Terus !

Телевизор ЛГ са врхом 21ФУ2РД Ултра Слим са ИЦ једноструким уређајем ЛВ76211-3Ц-5АЛ5 , дугме: СТР В6554А, хоризонтално: Ц6090, вертикално: ЛА78141, аудио: ЛА42102 ме2СЦниа0нг0н-типе !
Керусакан ТВ ини Саат Датанг Адалах Мати донео тидак сииала!
СББ решења.
Селетах си бонгкар, стекер си цолоккан ке листрик и ан ангду буни "тик-тик" пелан, артиниа ада бебан утама иг схорт! Терукур ТР Антара Кратки хоризонтални колектор и радијатор. дамн лангсунг!
Нах... калау рекан халин хал ини јанган лангсунг ментанги ТР Хор. терсебут, тепаи цек дулу Ц414 ди титик Цоллецтор, ниаилиниа 183-2000 (18 Нано Фарад-2 Кило Волт)!
Пада проблем ТВ ини Цонденсер Миллар терсецур ди АВО рекао је за 7.4н. Унтук нилаи 183 атау 18н ди пасаран маик сулит, енди си ганти денган 2 буах нилаи 922 атау 9н2 сецара паралелно... (кликните на фотографију диатас унтук лебих кисут)... следећег дана ТР Хор. саиа ганти бару лаги!
Селетах седунган 2 цомпонент иг терахи ини ТВ ниала гамбар нормал и саиа тунггу сетангу јам самбил менгетик тулисан ини антенг2 аја!!!!!!

Polytron MX-1483Z, Ganti Flyback OSD Tidak Keluar !

Komponen utama dari Polytron Minimax MX-1483Z adalah: Micom/Program: ST6382B1 (HBM-00-01F), Chroma: STV2286H
Vertikal: TDA8174, Horisontal: 1803DH, Audio: TDA2003
Pengontrol: FS7UM, Belakang: FCM-14B014N
KERUSAKAN : FLYBACK TERBAKAR, SETELAH DIGANTI GAMBAR YANG SAMA BAGUS TAPI TIDAK ADA OSD YANG DITAMPILKAN!!!
Dalam kasus TV seperti itu, mungkin banyak rekan masih akan kesulitan, tetapi jangan khawatir, ikuti solusi di bawah ini:
1. Cari R709 di base T707 di pin 26 IC H-sync, lalu lepas R atau gerakkan R dulu, lalu nyalakan TV yang ada gambarnya dan coba tekan menu. Menu OSD tidak lengkap karena gambar ada di kiri atas (klik gambar untuk melihatnya lebih baik)!
2. Pada langkah kedua, temukan kapasitor mylar 102 (1n) dan pasang di ground dan di emitor T707. Kemudian coba nyalakan TV lagi. Kemudian tekan “MENU” dan menu OSD normal akan muncul di gambar kanan atas (klik gambar untuk lebih jelasnya)!!!
Komentar:
Jika posisi OSD tidak sempurna setelah perbaikan, Anda perlu mengubahnya melalui pengaturan layanan data, yaitu TV dalam mode siaga. Tekan dan tahan tombol menu pada remote control (B) hingga TV menyala. Kemudian ketik kata Pass 1013 atau 1014 dan cari posisi OSD secara vertikal atau horizontal...
Teman-teman yang baik, semoga sukses untuk semua orang!

Polytron Diva PS-5222A, Gelap OSD Ada !

Polytron Diva PS-5222A menggunakan chip HBT-00-04G tunggal , penguat horizontal: DF1803DFH , vertikal: AN5522 , volume: TDA2003 , dan kontrol volume: R2S15900 sedangkan
Jenis FBT/ Flyback: JF0501-19577 .
Kekurangannya adalah sebagai berikut: TV gelap tapi OSD ada dan suaranya normal.
Solusinya adalah:
Kerusakan TV ini agak membingungkan karena semua voltase yang saya periksa normal, terutama untuk gambar gelap dan terang: Layar/G2, ABL, dan perbedaan voltase pada titik kecerahan dan kontras.
Saat VR G2 dihidupkan, tegangan pada steker CRT dapat berubah, layar dapat berubah, tetapi tidak ada respons gambar!
Menyesuaikan kecerahan dan kontras dalam menu gambar juga merupakan tugas, tetapi hasilnya selalu sama!
Nah, masalah TV ini diselesaikan seperti ini, teman-teman saya mencoba mengikuti metode saya sebagai berikut:
Silahkan copot C606 dengan cara klik G2 seperti di atas (klik saja untuk detailnya), nilainya 682-2kv (6n8-2000v), lalu nyalakan kembali TV, jika ada gambar berarti nilai C606 sudah berubah! !
Itu diukur dengan benar pada kapasitor digital AVO saya, tetapi membaca naik dan turun nilainya tidak berhenti!
Saya akhirnya mengganti C dengan nilai lain: 103-1.6kv atau 10n-1600v!
Setelah mengganti C di atasnya, TV bisa hidup normal!
Kerja bagus semuanya....

OKE 3792, OSD Bergerak Kadang Mati Standby !

Ini TV menyiksa otak saya selama berhari-hari, tekan OK, masukkan 3792!
Dengan Micom / Program: HBI-00-03, Chroma / Generator: TDA8360, Controller: TDA8380, Hor: D1877, Versi: TDA3653C, FBT: FCK14A006.
kerusakan sebagai berikut:
1. OSD terus menggulir ke atas dan ke bawah
2. Terkadang ketika Anda menekan tombol di panel, itu masuk ke mode tidur
3. Blueback tanpa saluran menunjukkan garis putih
Solusinya:
Saya mencoba mengganti semua komponen yang berhubungan dengan TV ini dari IC Program, X-tal 4Mhz, Eprom hingga IC Chroma, hasilnya sama sampai otak saya mendidih dengan rasa ingin tahu yang mendalam!
Jadi jika Anda mengalami masalah serupa dengan TV Anda, coba metode saya:
Cari di program line V-sync IC D710, nilainya 4148, coba copot dan ukur, biasanya ada resistor bocor, ganti saja dengan yang baru, sudah pasti TV.
Kita berteman, tetap semangat....

Macam-Macam Kerusakan Receiver Parabola !

Di bawah ini adalah beberapa kesalahan hosting yang saya temui dan cara memperbaikinya.
1. Hanya dapat menerima sinyal polaritas horizontal.
2. Tidak ada sinyal pada LNB Double/Twin 1 Bing saat mengganti satelit.
3. Mode tidur berwarna merah, tombol Rumah/Daya tidak berfungsi.
4. Tiba-tiba bangun setelah dihidupkan, biasanya selama 5-10 menit.
Larutan:
1. Jika Anda menemukan receiver yang hanya dapat menerima sinyal polaritas horizontal, ukur titik konektor F yang menuju ke kabel LNB dan jika masih mengeluarkan 18 volt atau horizontal, coba ganti saluran untuk mengubah polaritas vertikal (13 volt). Tegangan, ganti saja chip LM317!
2. Dengan dual LNB in ​​1-ring untuk satelit Palapa dan Telkom 1, saat mengganti satelit, tidak ada sinyal meskipun parameter parabola sudah benar, mis. B.RCTI baik. Kemudian coba ganti channel ke Trans Tv Pa Signal. Gejala tersebut biasanya disebabkan oleh tegangan VCC digital yang tidak stabil sebesar 3,3 volt. Jika perlu, coba periksa, jika perlu, ganti dengan yang lain.
Anda dapat menggunakan penutup ini dengan penerima Murmer (murah 200k Cina) seperti Gadmei, Mascom, Venus, Matrix Lemon dll.
Setelah mengukur hanya 3,2 volt tanpa beban, akhirnya saya mencoba regulator merek Magic bekas dan Humax Vcc menunjukkan 3,45 volt tanpa beban ... masalah terpecahkan dengan baik.
3. Jika Anda menemukan receiver selain merek 200000, LED standby berwarna merah tidak akan menyala saat Anda menekan tombol power. Ganti saja epromnya, contoh: EN29LV400B-70TC .
4. Masih dengan receiver Murmer 200.000, jika menyala normal, tetapi setelah 5-10 menit gambar dan suara tiba-tiba membeku dan semua tombol tidak berfungsi, jika terlalu panas, coba tuning chip di dekat konektor untuk disentuh dia. . , beri IC sedikit kipas, saya akan mengambil kesempatan ini di Venus baru!!!
Mari berkarya untuk rekan-rekan semua.

Cara Cepat Cari Sinyal Parabola !

Bagi rakan-rakan sekerja yang mempunyai masalah dengan kaedah pengesanan satelit terutamanya C-band (Palapa dan Telkom 1), di bawah adalah kaedah yang saya gunakan di lapangan... 20 minit pencarian isyarat pasti membuahkan hasil dan selesai. Klik pada gambar di bawah untuk maklumat lanjut!!!
Jika rak dipasang dengan betul dan betul serta bekas/bekas masih utuh atau baru!!!

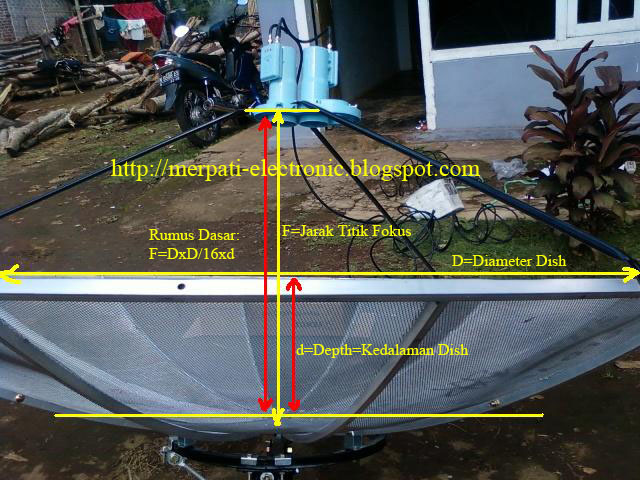

1. Mula-mula, cari atau kira jarak ke titik fokus menggunakan formula di sebelah kiri. Ingat bahawa hasil formula di atas mesti diukur dari bahagian bawah pinggan hingga ke tepi gelang tempat LNB dipasang.
catatan 2 Untuk mengira fokus LNB dan formula jarak saya menggunakan fail Excel atau Office .xls melalui Windows Mobile (Samsung Valencia C6625).
2. Untuk memasang LNB dengan betul, titik "0" (Sifar) mestilah sama di barat atau timur. Anak panah besar untuk kekutuban mendatar dan lurus untuk sifar.
3. Pada badan LNB terdapat skala/nombor: 34, 36, ... 42. Ini sepadan dengan jarak yang dikira sebelum ini ke titik fokus. Ini ialah nisbah F/D untuk mencari LNB dalam. Contoh yang saya siarkan semalam: D (Diameter Spessk) = 181 cm, hasil formula F: 67.133 cm. F/D = 0.37. Jadi LNB berada di nombor 37…
4. Dalam foto sebelah kanan, saya pasang LNB pada bracket, kedudukan jarum besar/mendatar hendaklah ke kanan atau barat dan kedudukan LNB hendaklah menegak pada kuali/kurung Spasky, menghadap. Utara - Sayap!!!!!
5. Jarak antara LNB adalah berbeza bagi setiap saiz antena, utamakan LNB 1 dalam fokus satelit Palapa. Kira: 6 kaki = 1.15 cm, 7-8 kaki = 3.5 cm, 9-10 kaki = 5 cm.
6. Kecondongan cakera utara-selatan berbeza mengikut rantau. Oleh kerana semua kedudukan satelit adalah selari dengan khatulistiwa dan saya berada di pulau Jawa, parabola condong sedikit ke utara kira-kira 5-6 darjah.

Nota:
Jika pemasangan anda dilakukan dengan betul mengikut langkah di atas, saya menjamin bahawa anda akan mencapai semua frekuensi satelit C-band dari barat ke timur.....
Kali ini nikmati salah satu permata mudah saya kepada semua rakan sekerja dan rakan saya yang mengikuti Riya...semoga berjaya!

Receiver Matrix ProLink Plus...Hang, Video Tidak Keluar !

Recipient berwarna bir ini rasakagannya sbb:
Saat d-on-kan bisa nyala, sesat from mudian setlah tampil anga chanal and ada sinyal mendak hang, samua tombol tdak berfunsi dan gamber/video tdak from luar!!!!
Nah kalo rekan2 mengalami dan bingung mgantasinya, ekuti solusi saya sab:
* Sec, Ucur and Ganti Elco filter regulator up to 5V and 3.3V.
** The receiver Kalau sudah funjaksi normal tapai video/gambar tidak keluar, coba klik foto di atas dan cek 2 buah tr Temple yang saya lingkari merah, itu adalah 2 tr kombinasi NPN-PNP (Darlington) for pengut video output, yang sebelah kiri NPN sebelah Kanan has been given PNP.
Kebetulan yang saya tangani fraser Tr PNP-nya, saya ganti langsung keluar gambar bagus and normal!
NB: Kalau rekan kekepungan mencari Tr-nya, cari aja di mesin DVD/VCD bekas aau ganti aja dengan Trbiasa pasaran seperti A1015, A564, A733...dll !!

Protect Polytron Minimax (MX)

A série Polytron MX (Minimax) inclui IC Chroma STV2247 ou STV2286 . Kerusakan yang sering adalah encontrado sbb:
** Iniciar ou iniciar o modo de espera, canal de canal (indicador), iniciar o modo de espera com saída de espera horizontal. Então de volta ao modo de espera led salaya marah!!!
A solução para situações que muitas vezes fazem o cérebro ferver é a seguinte:
* A TV inclui a série Vcc 50v, se não houver filtro 10uF 60v, Vcc 50v, suporte Tr Driver Hor. Kalau rekan2 temeninan coba elco tersebut samalit dulu, tepai dengan nilai yang lebih tinggi, exemplo 22uF 100v.
** Sobre o segundo problema: kalau elco sudah sampalat dan Vcc mínimo sudah pekka 45v, coba restart apakah sarankan Hor bekerja atau tidak? Kalau diam coba ukur pada titik Collector Tr Driver Hor use 15v ou Zero Volt Oscillator Hor dari IC Chroma tidak. Dan jangan dulu punya pikanan para mendanganya IC nya, karena makadaan tidak rusak!!! Inilah yang bisa bedibutan proteja!
Lepas dulu D304 (4148) pelo pino 46 (BCL), jalur ini bad sebuah R menjui titik ABL Flyback, lalu coba start kembali tv bisa nyala dan Hor berkja tapa tupai adi gelap, kemuida ukur titik ABL FBT tadi, ex Zero Volt R ABL putus, seheda keradam proteja!!!
Verifique diatas da foto, yang saya lingkari merah adalah R ABL yang nemek dari B+ 115v e proteja em kelama...Nilainya 82k....
Bom olá berja buat semudaya!!!!!

Tv Cina Polestar CP-1406 Vertical

TV Polestar CP-1406 (China) connected to Chroma IC seperti Polytron yaitu TDA8361. Dan vertical IC is TDA3653B.
Russian.
* Horizontal and vertical space. Kedua IC utama yang saa sebutkan diatas sudah sampada baru, tepai tidak ada perawakan!!!
the solution:
Kalau rekan menemi sekarikan seperti ini dan belum mengekam tehsamagannya, ikuti cara saa sbb.
* If the R 508 looks different from the photos you see (click to see more), that's the R VFB (vertical response) or you can go to the IC Chroma input menu. Nilainya 10k, usually R ini molor sampai hundreds of kilometers or road....coba ukur lalu ganti aja dengan yang baru...pasti sesila deh kerjaannya!!!

Modif IC Goldstar GS8334-09B To GS8334-02B

Your Goldstar Soundmax has been damaged by lightning! When I plug it in, the backup LED is dim, and when I turn it on with the channel switch, it doesn't work!!!
Defective spare parts found: IC reset software pin short circuit, Eprom 24C02, Q06 C3198!!!
The readings on all VCCs are normal except for the drop from 5V to 3.6V due to the previous short sections.
Since this TV is an old product, it's really difficult to find the software type IC GS8334-09B . I finally tried to mod with another type, I have an earlier GS8334-02B type.
Well, if you are facing the same thing, click on the image above to enlarge it!
When I installed the GS8334-02B chip, the TV could live normally, the OSD was on, but the matrix / color was mixed, like they were blocked in NTSC! Finally I tried disabling the 41 Pin Tint B/W and the image color was back to normal!
Then I try to open the picture menu, the brightness and color contrast settings are disabled.
An hour has passed to check this line ... and the image adjustment works fine !!!
Pay attention to the screws on the GS8334-02B chip:
four = brightness
5 = color
6 = contradiction
You can determine the R value of the image, the intensity of darkness and light, and the color of the image yourself!
Well, my friend, everything works ...

Sharp AMOR-51A200MS, Protect !

Sharp AMOR type 51A200MS with one M61262 chip , Tr Horizontal TT2140, Vertical AN5524, STR-W6753 controller and FBT: FA085WJ=BSC23-2654S.
Kerusakan: Raksha karuna, yaitu saat disstart TV bisa samala, sesaat kemidu known as Muncul Logo SHARP Tv Langsung Mati Menjadi Eve !!!!
Kalau Ryokan Menemui Kerusakan Separti Aini , Koba Ikuti Langkah2 Saya SBB:
Perlu instructions: semua kerangan protect pada tv, kalau masih sempat nyaala en keluar gambar, mahalan penyebalnya adalah kedita beresan sarankan yg sarakan dengan Gelap-Terang Gambar!!!
Seperti pada Sharp AMOR ini, detect damage - leakage of a D608 diode zener diode connected to the connection at the ABL FBT point ...
Then Ontuk Nilay Diod Zener in Adlah 6v2!
Setelah pengentian D608 ini, saya tunggu hampir 1jam sambil negative tulisan ini...tv tdak mati en adja normal-normal!!!!
See Kerzha Buyat Semuan.....

Goldstar JOYMAX/LG-CA20D72 Standby Sendiri.

Goldstar JOYMAX dla LG-CA20D72 z kombinacją IC Chroma TDA8362, Micom/Program LG8634-17C, Kontroler STR-S5707, FBT 154-177B.
Cherusan por.
1. Telewizor może normalnie włączać obraz i dźwięk, ale czasami wyświetla stan gotowości.
2. Standby Kadang Tdak Bisa (Led Tdak Bisa) i regulator wyjściowy o wartości pół zerowej napięcia.
Rozwiązanie przypadku ini sbb:
1. Jeśli telewizor jest włączony normalnie, napięcie nagle wzrasta. Ta linia zwykle ma jakieś diody 4148 idące do 8v, 10v, sterownika kolektora Tr Hor. dll. Dan kalau ada keditat beresan napięcia yang bersetung dengan ABNO ini akan keledan TV Standy lub Bisa Dibilang Protect! Cek kompen2 atau putus saja jalar ini, tv pasti tidak akan teming eve lagi.... Kliknij na zdjęcie, aby zobaczyć członków. !
2. Pada masalaam Yang ketua, Yaitu saat dihidupkan kadang tidak bisa standby, Lampu led tidak świeci dan semua regulator wyjścia Zero volt.
Cek/ukur dulu pin 9 STR-S5707, kadau ya kaau berdenyut berdenyut berdenyut berdenyut naik-turun, ganti aja C824 (1uF 50v) z yang baru, nilai lebih bear tidak massaan, dash yang yang y ni ey 5 ready.
Kilka zdjęć żeli Kiri Agar Lebih...
Selamat berakza buyat semanya!!!!

Modif Flyback Changhong BSC60U

You may have had a perfect experience with a Saturnin FBT (Flyback) TV ie: FBT that has been damaged is hard to find in the market! Try the HUAMEI Universal FBT brand ...the price is usually about 50,000!
By the way, my patient is 2 Tv Changhong 14 and 21 with damage on FBT namely "B + ground fault" and record the FBT of two TVs in the same way namely BSC60U .
Been playing in 4 stores all day, they said they are out of stock for this type of FBT.
I tried Akfinki with the brand HUAMEI Universal FBT, the results of this modification, the image and sound are normal, as support.
The problem with this mod for beginners is that the conditions on the papers when buying FBT are still strange because they are completely in English to understand the function of the pins as follows:

1. C1 = Collector for horizontal image width selection.
2.C2 = Manifold for horizon.
3.B + = input Vcc B+ uitama.
4. Video amplifier = Vcc 180 V for RGB video amplifier.
5. Earth .
6. -14v = In direct current min. 14V for vertical except Sharp and LG.
7. +14V = Vcc Plus 14v for vertical except Sharp and LG.
8. 25v = Vcc 25v for a vertical TV using a single power supply.
9. 45v = for old TVs with 40-50v Vcc.
10. ABL = Connects to the ABL pin for light and dark images.
11. Pulse = Clear AFC output with H-Sync without OSD.
12. Thread = Vcc heater or CRT/tube heater.

First of all, I hope this is useful for all of you...!!!

Fujitec 51-S2PF 21inc, Tidak Synchron

Telewizor Fujitec 21 Inc z typem 51-S2PF, który zmienia się w Saya Saharan Penuh! Oscylator Mengunakan IC Chroma / SMD (Laba-laba) M61266 , rewers: BSC25-1194F043 (BSC24-01N4006BV).
Rosyjski: Saat AV gambar dan suara normal, tepai kalau pada posizi channel TV, gambar Tidak Syncron dan suara bisu! Kliknij Kiri Hagar Kiss, aby uzyskać więcej pocałunku Frasier Friends !!!
Kalau rekan mgalami kasus seperti ini sayi yakin pasti benar2 pusing, tapi jangan kawatir, ekuti solucinia seperti mądry.
* Coba hidupkan tv dan pilih channel yang gambarnya agak gelap / redup, kasus yang saya alami ini saya coba pilih channel indosiar, saat itu acara Sinetron Horor ... kemanya gambar bisa normal. Dan powiedz coba pindah lagi ke kanał yang lebih terang yaitu Tv One Saat berita Sepak Bola ... ehhhh samakan gambar menjadi tidak Znowu synchroniczny!
** Sygnał TV TV nie działa, gdy sygnał gaśnie (wyjście wideo), włącza się wejście wideo (wewnętrzne).
Fujitec typu ini coba cari R111 i R115 di pin 58 (wyjście TV) IC M61266 ... lepas lub buang saja dua R short Shepherd gambar i więcej menjadi normal i Syncron lagi. Kliknij Gambar Seblah Kanan Untuk Memberbesar!
NB: Nie masz żadnego efektu z Rini, a także dla AV/DVD!!!
Ok, Rekan selamat bekerja buat semuda...

Sony KV-29MF1, Protect, Gambar Melengkung Kanan-Kiri

Kakurangan saka TV Sony KV-29MF1 29-inci iki yaiku:
1. Nglindhungi, indikator awal bakal mateni banjur urip ing mode siyaga.
Gambar 2 nduweni kurva cembung ireng ing sisih tengen lan kiwa 10 cm.
Ngatasi kasus iki cukup angel lan mbebayani, nanging kanca-kanca, aja kuwatir, tindakake solusiku kaya iki:
1. Coba ngukur B + sadurunge kontaktor, yen watara 140V lan irungnya kanggo watara 60V, iku tegese regulator / power supply ora masalah.
Banjur nyoba kanggo mriksa D2507 utawa D2528, biasane kanggo nalika. Temokake spare kritis ing monitor mesin sing digunakake ing sirkuit horisontal, yaiku ukuran dioda 5A biasa.
2. Ing cilik luwih, sawise njabut tameng, Indikator raster wis lengkungan cembung ing salah siji sisih utawa jiwit saka 10 cm. Deleng foto ing ndhuwur kiwa.
Yen kolega ngalami kaya iki, nyoba mriksa Q2503 (C4793) lan R2501 (1.5ohm), komponen iki related kanggo garis deflection Hor ing sawetara min, yen short circuit, break utawa bocor, ngganti. dheweke lan bakal apik! Klik ing sisih tengen ndhuwur foto kanggo nggedhekake.
Lan sawise ngganti 2 bagean, yen ambane gambar ing arah tengen-kiwa ngluwihi watesan normal, sampeyan kudu ngreset data layanan bagean horisontal ...
Kaya iki:
Kebetulan remote aslinya gak ada, pake remote multi/universal.
Kanthi TV ing siyaga, pencet ing urutan: Tampilan, 5, Vol+, Daya.
Pilih: nomer 1 lan 4.
Desain: nomer 3 lan 6.
Lan sing kudu direset yaiku:
HSZ = imbuhan jembaré horisontal.
HSH = Hor Gambar Shift. arah tengen-kiwa.
PAP = Lengkungan utawa lengkungan gambar kiwa tengen.
AFF = Nilai kanggo menu manungsa waé iki kudu "00", "01" molak utawa desynchronize gambar.
Kanggo nyimpen setelan: Pencet Mute banjur 0.
Ok good job everyone.....

Intermezo Tetapi Penting

Sebelum mengulas, sila klik pada gambar dan baca maklumat di bawah:
Ingat... maksud saya 'jangan tunjukkan'!!!!

1. Papan litar ialah kit ujian flyback 5 keping . Pesanan rakan sebaya diteruskan.
2. Penerima Hansen KD-2 yang saya gunakan untuk mengesan isyarat satelit mempunyai blindscan dan sangat sensitif walaupun kualiti isyarat kurang daripada 10%.
3. Kad atas mewakili skema TV, yang lain saya letakkan di komputer.
4. DIGITAL AVO METER WARNA MERAH KRISBOW JENAMA KW06-271 .
5. Telefon bimbit Motorola Q GSM saya (OS Windows Mobile 6.0), yang mesej teksnya saya gunakan setiap hari untuk membalas mesej daripada rakan sekerja profesional di Indonesia . Dapatkan 400 sms ke peti masuk tanpa sebarang masalah!
6. Penerima Jauh HUMAX F2-1002 untuk menonton saluran TV kegemaran anda setiap malam bersama rakan di tempat kerja.
7. Bahagian plastik jenama Lion Star dan kunci perkakasan akrilik untuk mendapatkan satelit YAMAL 202 ( saluran TV sewa dll, dan bola sepak bukan sembarangan)... tetapi setakat ini saya tidak dapat melakukannya, kerana terdapat pokok mangga di atasnya. sebelah barat dan bumbung rumah rakyat menghalangnya. Dan hanya sehingga satelit NSS 703 (saluran VOA dan Radio Al Hoora).
8. HT Icom V-68 , saya tambah penguat 13 watt dengan transformer asal 15 amp, apabila otak saya penuh dan letih saya sempat melayannya dengan pita pengulang-2 meter jeda, jadi begini. Jangan sekat
9. Kerja harian saya dengan sepana kejutan-t (paling kanan untuk kuasa) dan pemutar skru panjang (jenama kapal merah dan biru).
10. Parabola (hidangan bersih) 9 kaki 2 m di atas tanah Penggerak sebelah barat, INSAT 2E/3B Saluran 2 India Muzik & Filem Kedudukan Satelit LNB 1 & LNB 2 yang diimej pada satelit THICOM 2/5 . .. Terdapat Gen-C yang besar dan saluran M yang bising, kerana filem tengah malam Sabtu-Ahad tidak ditapis !!!
11. Yang terakhir ialah rokok saya... Wismilak = ``Selamat Berjaya Saya'' bermaksud saya doakan anda berjaya dalam bidang perkhidmatan elektronik.
Baiklah kawan-kawan, jom ke intermezzo!!!!

Polytron Grand Master GM1402 Tidak Sinkron !

Polytron Grandmaster Gaya Lama GM1402 ... Tidak sinkron!
Kerusakan: Tidak seperti gambar di atas di awal, jika Anda menyimpannya selama setengah jam, tidak apa-apa!
Solusinya terlihat seperti ini:
* TV ini sepenuhnya kompatibel dengan VCC, baik B+ maupun 12V, 8V, dll.
Saya telah melihat kasus politron seperti itu dalam berbagai jenis, tetapi chip generator horizontal / vertikal adalah sama yaitu. Setelah mengganti chip TDA2579, gambar langsung dinormalisasi! Tidak ada perubahan seperti itu dalam gambar!
Penyebab masalah ini sederhana, jika Anda pertama kali mengklik gambar di sebelah kanan, ganti saja komponen yang saya lingkari merah, yaitu pin1 (input) stabilizer 7812 dengan C435, semakin tinggi nilainya, semakin baik!
Ini polytron penyebab mismatch, C435 12V VDC sebenarnya bukan DC, jadi genset H/V rusak!!!!!!

Toshiba 2550XHE (25inc) Gambar Belang Hitam !

Toshiba 25 Inc har type 2550XHE innebygd Chroma M52707SP , vertikal TA8427 , kontroller STR-Z3302 , FBT: TFB4132AD . ! Se bildet over.
Fullføring ff:
* Tv ini bikin pusing, sudah sy coba ganti IC utama kan bruke M52707SP, alle Vcc-spill er normale.
Nei, kalau rakan membe kasus separti aini, koba ukur dulu pin 6, kalau mascara dansang kurtuan, misal pada toshiba ini saya ukur ada sekitar 1.7v...
Inil: Smertefull belang tadi!
Pin 6 ic tercebut suridu nol volt e menjui diode d305 (4148) yang c yukur utaya tdak court ataua bokar!
Legg deretter til diodetypen parallelt teppa arahnya ertab (klikk på bildet kanan atas ontuk memperbeser) .... pasti beres dech itu kerzan!!!!
